Resposta curta: um motor monofásico pode funcionar com uma alimentação trifásica, mas somente quando for alimentado com um condutor de fase mais o neutro na tensão estampada em sua placa de identificação. Nunca poderá usar todas as três fases ao mesmo tempo; o terceiro condutor simplesmente permanece sem uso. Se o sistema não tiver neutro ou a tensão disponível não corresponder à placa de identificação, o motor se recusará a dar partida ou superaquecerá e falhará.
Essa é a resposta em duas frases. O que se segue explica o porquê, mostra o que cada fonte trifásica comum realmente fornece e aborda a questão inversa que a maioria das pessoas está realmente perguntando: como operar um motor trifásico quando a energia monofásica é tudo o que você tem.
Por que um motor monofásico não pode usar todas as três fases
Um motor monofásico possui dois terminais de alimentação. Dentro da estrutura fica um enrolamento principal, geralmente um enrolamento auxiliar ou de partida, e um capacitor ou chave centrífuga que desliga o enrolamento auxiliar quando o rotor atinge a velocidade. O esquema inicial assume uma tensão senoidal aplicada em dois pontos.
Uma alimentação trifásica é feita de três condutores cujas tensões estão separadas por 120 graus elétricos. Um dispositivo de dois terminais só pode conectar dois desses pontos, seja fase a fase ou fase a neutro. Por causa disso, as questões reais são mais restritas do que a questão principal:
- Correspondência de tensão: a tensão monofásica disponível é igual ao valor da placa de identificação do motor?
- Caminho neutro: em um sistema de quatro fios, existe um neutro presente no motor e dimensionado para a corrente do motor?
- Corrente inicial: a ramificação pode lidar com a corrente de três a cinco vezes consumida por uma fração de segundo em cada partida?
O que cada fonte trifásica realmente oferece
"Trifásico" não é uma tensão e é aí que começa a maioria dos erros. A tabela abaixo lista os sistemas que você encontra na América do Norte, Europa e mercados de exportação, e o que um motor monofásico vê em cada um deles.
| Sistema de abastecimento | Fase a fase | Fase para neutro | Um motor monofásico de 230 V pode funcionar? |
|---|---|---|---|
| 120/208V estrela, 4 fios | 208 V | 120 V | Não, 120 V está muito abaixo da classificação da placa de identificação |
| 277/480V estrela, 4 fios | 480 V | 277V | Não, 277 V superaquece um enrolamento de 230 V |
| Estrela de 400/230 V, 4 fios (IEC) | 400V | 230 V | Sim, fase para neutro, exatamente como projetado |
| 240 V delta, 3 fios | 240 V | Nenhum | Sim, linha a linha, se o motor tiver classificação de 240 V |
| Delta de 240 V com perna alta, 4 fios | 240 V | 120 V em duas pernas, 208 V na perna alta | Não para 230 V; apenas motores de 120 V são adequados para as pernas de iluminação |
Um motor de 230 V tolera aproximadamente mais ou menos 10%, ou seja, cerca de 207 V a 253 V. Fora dessa faixa, rebobinar ou substituir é o próximo passo.
Onde o dano geralmente acontece
Três padrões de falha são responsáveis por quase todas as chamadas de serviço neste tópico.
Conexão linha a linha na tensão errada
Um motor de 230 V pousado em duas linhas de um sistema de 400 V vê 400 V. A tensão de isolamento aumenta imediatamente, o capacitor de funcionamento geralmente falha primeiro e o enrolamento geralmente ocorre em minutos.
Nenhum neutro ou subdimensionado
Os sistemas delta de três fios não possuem neutro algum, portanto não há caminho monofásico disponível na máquina. Em sistemas de quatro fios, o neutro às vezes é um condutor de controle fino que nunca foi projetado para transportar a corrente do motor. Ele precisa ser dimensionado para o circuito derivado, não para uma luz piloto.
Acionando um motor monofásico a partir de um VFD trifásico
Um inversor padrão com saída trifásica não pode operar um motor de partida com capacitor. A saída pulsada funciona contra o capacitor e a chave centrífuga, e o enrolamento auxiliar não está posicionado para aceitar um campo rotativo sintético. Existem inversores com saída monofásica dedicada, mas o circuito de partida deve ser retrabalhado com o fornecedor do motor envolvido, e não improvisado no local.
A questão inversa: operar um motor trifásico com alimentação monofásica
A maioria das pessoas que pesquisam este tópico, na verdade, enfrenta o problema oposto: um motor trifásico no local com apenas energia monofásica disponível. A resposta curta é a mesma em espírito, nunca conecte-a diretamente.
Coloque um motor trifásico em uma linha monofásica e não haverá campo magnético rotativo. O rotor fica parado, o motor zumbe, a corrente sobe até o nível do rotor travado e a sobrecarga desarma ou o enrolamento queima. Cada método viável abaixo cria artificialmente a terceira fase que falta.
| Método | Como funciona | Potência utilizável | Mais adequado para |
|---|---|---|---|
| Conexão direta | Apenas duas derivações, sem campo rotativo | Nenhum | Nunca, isso destrói o motor |
| Conversor de fase estática | Os capacitores criam uma fase de inicialização e operação | Cerca de 50 a 60 por cento da placa de identificação | Cargas leves e ocasionais sem partida difícil |
| Conversor de fase rotativo | Um motor intermediário gera a terceira fase | Perto de 100 por cento | Lojas com diversas máquinas que necessitam de verdadeiro torque de partida |
| VFD com entrada monofásica | Retificador e inversor sintetizam três fases | Cerca de 50 por cento, a menos que seja superdimensionado | Um motor que também precisa de controle de velocidade |
| Substitua por um motor monofásico | Combina o motor com a fonte disponível | 100 por cento da nova classificação | Carrega até cerca de 3 HP a 230 V |
Dois números decidem se a conversão vale a pena. As tabelas padrão de corrente de carga total colocam um motor monofásico de 230 V em cerca de 8 A para 1 HP, 17 A para 3 HP e 28 A para 5 HP, com um surto de partida três a cinco vezes maior. E quando um VFD é alimentado monofásico, a corrente de entrada concentra-se em menos dispositivos, portanto o inversor deve ser dimensionado para aproximadamente o dobro da corrente do motor para manter o retificador e o barramento CC dentro de suas classificações.
Monofásico ou Trifásico: O que realmente muda
Quando ambos os suprimentos estão disponíveis, a decisão se resume a cinco diferenças mensuráveis.
- Torque inicial: um motor trifásico desenvolve cerca de 200 a 300 por cento do torque em plena carga na partida; um motor monofásico com partida por capacitor gerencia cerca de 150 a 200 por cento, e um projeto de capacitor dividido permanente muito menos.
- Corrente por cavalo-vapor: máquinas trifásicas consomem aproximadamente metade da corrente de um motor monofásico da mesma classificação, portanto cabos, contatores e sobrecargas são menores e mais baratos.
- Eficiência e fator de potência: ambos funcionam melhor em trifásicos, e é por isso que programas de eficiência premium são escritos em torno deles.
- Tamanho do quadro: para a mesma potência, um motor monofásico é normalmente um ou dois tamanhos de carcaça maior e visivelmente mais pesado.
- Teto prático: acima de cerca de 3 HP, a opção monofásica deixa de fazer sentido devido à corrente de partida e ao tamanho do condutor. Uma comparação mais completa entre construção e desempenho é abordada em nossa análise das diferenças entre motores monofásicos e trifásicos .
Uma lista de verificação antes de conectar qualquer coisa
- Fotografe a placa de identificação: tensão, fase, frequência, potência, corrente de carga total e fator de serviço.
- Meça a alimentação no ponto de conexão com um medidor True-RMS, tanto fase a fase quanto fase-neutro, de preferência sob carga.
- Confirme se o neutro existe e corresponde à classificação do circuito derivado.
- Verifique se o contator e o relé de sobrecarga estão adequados à corrente e ao ciclo de trabalho do motor.
- Inspecione os capacitores e verifique se a chave centrífuga se move livremente antes de reutilizar um motor antigo.
- Confirme a rotação antes de acoplar o equipamento acionado e combine o gabinete com poeira, lavagem ou condições externas.
Combinando o motor com a fonte que você possui
Se a alimentação for 230 V monofásica e a carga permanecer abaixo de 3 HP, um motor de partida e funcionamento com capacitor totalmente fechado é geralmente a resposta mais simples e evita completamente o equipamento de conversão.
Motor de partida com capacitor totalmente fechado monofásico Vale a pena observar cargas monofásicas de 230 V com menos de 3 HP, oferecendo uma opção de partida e operação de capacitor totalmente fechado que evita equipamentos de conversão. Ver Produto → Onde a energia trifásica já estiver no edifício, uma máquina trifásica de eficiência premium em uma estrutura 48 ou 56 faz o mesmo trabalho com corrente mais baixa, melhor torque de partida e uma vida útil mais longa.
Motor trifásico de potência fracionária de eficiência premium Vale a pena ver onde a energia trifásica está disponível, este motor de eficiência premium de carcaça 48–56 é adequado para cargas industriais leves com corrente mais baixa e vida útil mais longa. Ver Produto → Se o equipamento acionado precisar de velocidade variável, mas apenas a alimentação monofásica estiver disponível, um motor EC evita todo o problema de conversão, porque a eletrônica lida com a comutação e o próprio motor não possui capacitor de partida ou chave centrífuga para combater o inversor.

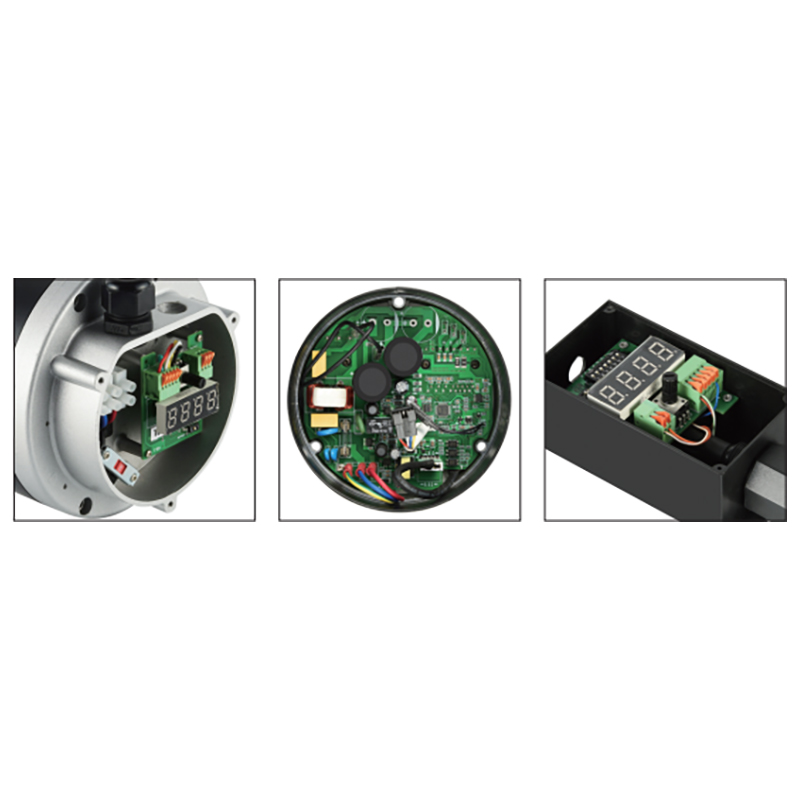

Motor EC com estrutura NEMA para equipamento monofásico de velocidade variável Vale a pena observar equipamentos de velocidade variável com alimentação monofásica, este motor EC de estrutura NEMA 48 evita capacitores de partida e chaves centrífugas enquanto lida com a comutação eletronicamente. Ver Produto → Os tamanhos de estrutura, os tipos de gabinetes e os níveis de eficiência precisam estar alinhados como um conjunto, o que é mais fácil quando um fornecedor cobre famílias monofásicas e trifásicas. CAMINHO constrói projetos NEMA e IEC de estrutura 48 a 250, em construção à prova de gotejamento, totalmente fechada e TENV, para que a mesma carga possa ser adaptada a qualquer fornecimento que o local realmente possua.
Perguntas frequentes
Um motor monofásico pode funcionar em duas linhas de uma alimentação trifásica?
Sim, desde que a tensão linha a linha seja igual à classificação da placa de identificação. Um motor de 240 V em um sistema delta de 240 V é uma instalação normal. Ainda é energia monofásica e a terceira linha não é utilizada.
O que acontece se eu conectar um motor monofásico de 230 V a uma alimentação de 400 V?
O enrolamento sofre cerca de 74% de sobretensão. A corrente de magnetização aumenta acentuadamente, o capacitor fica sobrecarregado e o enrolamento superaquece em minutos. O resultado geralmente é um enrolamento de funcionamento queimado e um capacitor abaulado.
Um VFD pode operar um motor monofásico a partir de uma fonte trifásica?
Um inversor de saída trifásico padrão não pode. Existem drives de saída monofásicos, mas o capacitor de partida e a chave centrífuga devem ser refeitos e o motor deve tolerar a forma de onda do inversor. Para a maioria dos retrofits, substituir o motor é mais barato do que adaptá-lo.
Quão grande pode ser um motor monofásico antes que o trifásico seja a melhor escolha?
Motores monofásicos com partida por capacitor estão prontamente disponíveis até cerca de 3 HP e, ocasionalmente, 5 HP, a 230 V. A corrente de plena carga nesses tamanhos, 17 A e 28 A respectivamente, mais um surto de partida três a cinco vezes maior, geralmente torna o motor trifásico a escolha prática acima de 2 a 3 HP.
A regra que mantém isso simples: combine o motor com a fonte de alimentação que você possui, em vez de forçar um motor a uma fonte para a qual nunca foi projetado. Leia a placa de identificação, meça a tensão fase-neutro e fase-fase, confirme o neutro e verifique a corrente de partida em relação à proteção do ramal. Quando qualquer uma dessas quatro verificações falha, a resposta é um motor diferente, não uma conexão diferente.
