Escolhendo entre um motor vertical , um motor monofásico , umnd a motor trifásico é uma das decisões mais importantes na seleção de equipamentos industriais — e errar pode significar desperdício de energia, falha prematura e tempo de inatividade dispendioso. Um resposta curta: motor verticals são definidos por sua orientação de montagem e são usados em aplicações de eixo para baixo, como bombas e torres de resfriamento; motores monofásicos adequar-se a usos residenciais e comerciais leves de baixa potência; e motor trifásicos proporcionam eficiência e torque superiores para operações industriais pesadas. Compreender as nuances de cada um, no entanto, requer uma análise mais detalhada do design, dos dados de desempenho, do custo e dos casos de uso do mundo real.
O que é um motor vertical e por que a orientação é importante?
Um motor vertical não é simplesmente um motor padrão virado de lado - é uma máquina totalmente projetada para operar com seu eixo apontando para baixo (ou para cima em algumas configurações). A orientação muda fundamentalmente a forma como os componentes internos lidam com a gravidade, um lubrificação e as cargas axiais, tornando os motores horizontais prontos para uso em substitutos inadequados.
Um diferença mecânica mais crítica é o projeto do mancal de impulso. Em um motor vertical , o conjunto do rotor - junto com o eixo da bomba, o impulsor e qualquer coluna de fluido acima dele - exerce um impulso descendente contínuo. Os rolamentos horizontais padrão do motor não são projetados para absorver essa carga axial. Os motores verticais, portanto, incorporam rolamentos axiais classificados para milhares de libras de força descendente, normalmente usando contato angular ou configurações de rolamentos de rolos cônicos.
Principais recursos de design de motores verticais
Os motores verticais compartilham vários recursos de design especializados que os distinguem de seus equivalentes horizontais:
- Capacidade de carga axial: Projetado para lidar com forças de empuxo ascendente e descendente, geralmente avaliadas de 500 lbf a 50.000 lbf em grandes motores de acionamento de bomba.
- Opções de eixo oco ou eixo sólido: Os motores verticais de eixo oco permitem que o eixo da bomba passe através do motor, simplificando o acoplamento e o alinhamento. Esta é a configuração mais comum em estações municipais de bombeamento de água e águas residuais.
- Flanges de montagem NEMA base P ou face C: Flanges padronizados garantem que o motor seja aparafusado diretamente no cabeçote da bomba, eliminando a necessidade de uma placa de base separada ou proteção de acoplamento.
- Classificações de gabinete IP55 ou IP65: Como os motores verticais são frequentemente instalados ao ar livre ou em poços de bombas úmidos, a proteção contra entrada de alto nível é padrão.
- Ventilação aprimorada: O ar de resfriamento deve fluir para cima contra a gravidade; os motores verticais apresentam conjuntos de ventiladores e caminhos de dutos redesenhados para evitar pontos quentes no estator.
Umplicações típicas de motores verticais
Motores verticais dominam aplicações onde um eixo vertical é mecanicamente necessário:
- Bombas de turbina para poços profundos para abastecimento de água municipal (faixa de potência: 5 HP a 4.000 HP)
- Ventiladores de torre de resfriamento e ventiladores de tiragem induzida em sistemas HVAC
- Drivers de bombas verticais em linha para loops de processos industriais
- Estações de bombeamento de irrigação em setores agrícolas
- Bombas de alimentação de condensado e caldeira em instalações de geração de energia
Motor monofásico: o carro-chefe de ambientes residenciais e comerciais leves
Um motor monofásico funciona com alimentação CA monofásica (120 V ou 240 V na América do Norte, 230 V na maior parte da Europa) e é a escolha dominante para aplicações de potência integral fracionada ou pequena — normalmente abaixo de 5 HP. Seu uso generalizado decorre da disponibilidade universal de energia monofásica em residências, fazendas e pequenas empresas, e não de um desempenho superior de engenharia.
Ao contrário motor trifásicos , um motor monofásico não pode iniciar automaticamente apenas com uma alimentação monofásica. Uma corrente alternada monofásica produz um campo magnético pulsante - em vez de rotativo, que por si só não fornece nenhum torque inicial líquido. Os fabricantes resolvem isso com mecanismos auxiliares de partida, que dão origem aos principais subtipos de motores monofásicos.
Tipos de motores monofásicos
- Operação de indução de partida de capacitor (CSIR): Usa um capacitor de partida (normalmente 100–400 µF) para criar uma mudança de fase no enrolamento auxiliar, produzindo torque de partida suficiente (200–350% do torque de plena carga) para compressores e bombas. O capacitor é desconectado por uma chave centrífuga quando o motor atinge ~75% da velocidade nominal.
- Capacitor-Início Capacitor-Execução (CSCR): Umdds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
- Fase dividida (início por resistência): O enrolamento auxiliar tem maior resistência e menor indutância que o enrolamento principal, criando um deslocamento de fase modesto. O torque de partida é menor (100–175% FLT) e a corrente de partida é alta (600–800% FLT). Adequado para ventiladores, sopradores e pequenos eletrodomésticos com cargas de fácil partida.
- Capacitor Dividido Permanente (PSC): Um single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
- Motor de pólo sombreado: O motor monofásico mais simples e barato; bobinas de sombreamento criam um fluxo magnético atrasado em parte de cada pólo. Torque de partida e eficiência muito baixos (15–35%). Usado em aplicações leves: pequenos ventiladores, ventiladores de mesa, eletrodomésticos.
Motor trifásico: a espinha dorsal da energia industrial
O motor trifásico é o tipo de motor elétrico mais eficiente, confiável e econômico para uso industrial. Ele tem partida automática, produz torque contínuo e suave e atinge eficiências em plena carga de 92 a 97% em projetos modernos de eficiência premium — superando significativamente o desempenho motores monofásicos da mesma potência.
A alimentação CA trifásica fornece três formas de onda de tensão sobrepostas, cada uma deslocada em 120°. Quando aplicado aos enrolamentos do estator de um motor trifásico , eles produzem um campo magnético giratório contínuo que induz uma corrente no rotor e gera torque - sem qualquer enrolamento de partida auxiliar, capacitor ou chave centrífuga. Essa simplicidade se traduz diretamente em menor custo de fabricação, menor manutenção e maior vida útil.
Por que os motores trifásicos dominam a indústria
- Maior eficiência: Os motores trifásicos IE3 (Eficiência Premium) e IE4 (Eficiência Super Premium) alcançam eficiências de carga total acima de 95% a 30 HP, contra 85–90% para projetos monofásicos comparáveis.
- Densidade de potência: Um three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
- Entrega de torque suave: A energia trifásica produz potência instantânea constante, eliminando as pulsações de torque presentes em sistemas monofásicos (que atingem pico duas vezes por ciclo). Isso reduz a vibração, o ruído e o estresse mecânico no equipamento acionado.
- Ampla faixa de potência: Umvailable from fractional HP to 50,000 HP, making motor trifásicos adequado para todas as escalas de operação industrial.
- Fácil controle de velocidade: Os inversores de frequência variável (VFDs) combinam perfeitamente com motores de indução trifásicos, permitindo economia de energia de 20 a 60% em aplicações de carga variável, como bombas, ventiladores e compressores.

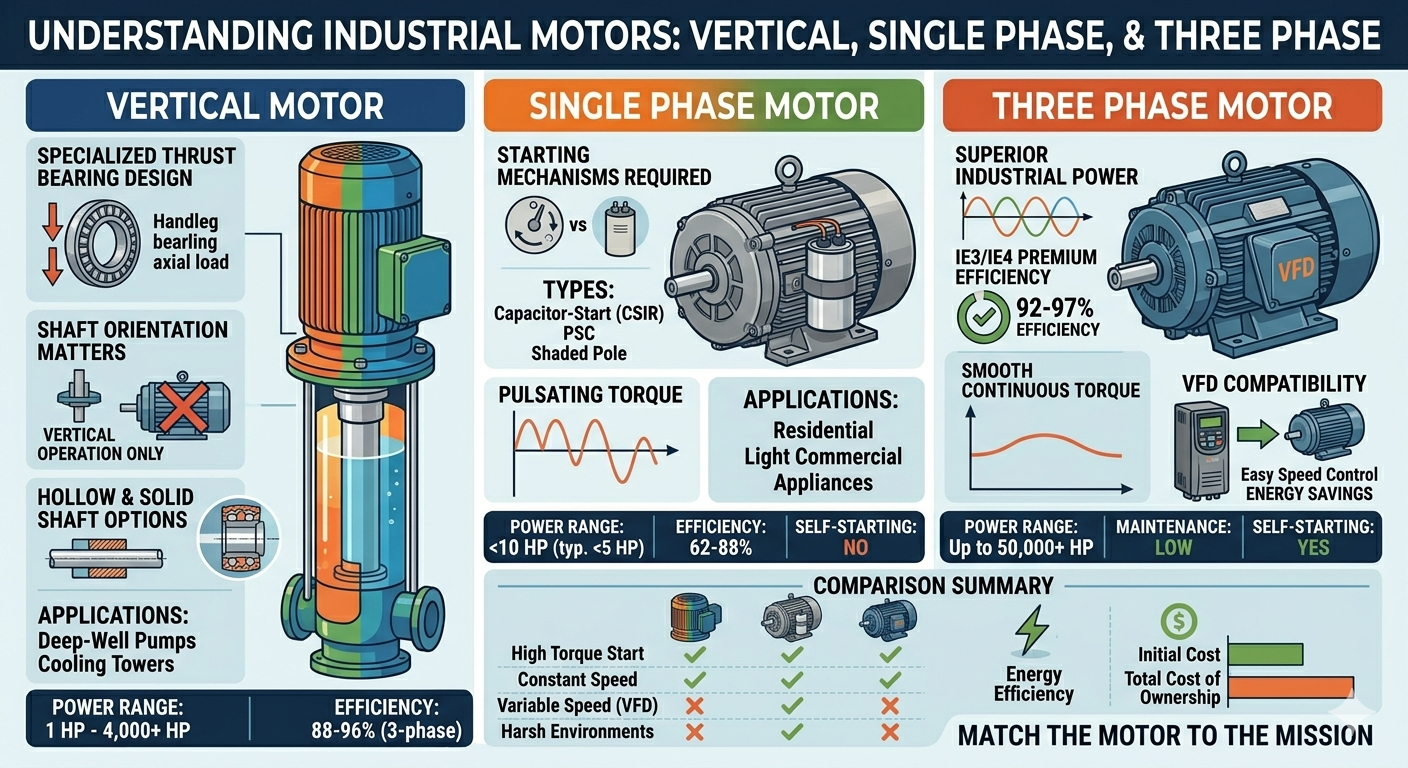

Comparação abrangente: motor vertical vs. motor monofásico vs. motor trifásico
O table below provides a direct side-by-side comparison across the most important selection criteria:
| Parâmetro | Motor Vertical | Motor monofásico | Motor Trifásico |
|---|---|---|---|
| Orientação de montagem | Vertical (eixo para baixo ou eixo para cima) | Horizontal (normalmente) | Horizontal ou vertical |
| Fonte de alimentação | Monofásico ou trifásico | Monofásico (120V/240V) | Trifásico (208–690V) |
| Faixa de potência típica | 1 HP – 4.000 HP | 1/20 CV – 10 CV | 0,25 CV – 50.000 CV |
| Eficiência em carga total | 88–96% (versão trifásica) | 62–88% | 85–97% |
| Autoinicialização | Sim (com alimentação trifásica) | Não (requer auxílio inicial) | Sim |
| Suavidade de Torque | Suave (trifásico) | Pulsante | Suave (constante) |
| Rolamento de impulso | Serviço pesado especializado | Radial padrão | Radial padrão |
| Compatibilidade com VFD | Sim (3-phase version) | Limitado/não recomendado | Excelente |
| Complexidade de manutenção | Moderado–Alto | Baixo–Moderado | Baixo |
| Custo Inicial (relativo) | Alto | Baixo | Médio |
| Aplicativos primários | Bombas para poços profundos, torres de resfriamento | Umppliances, small HVAC, tools | Indústria, compressores, transportadores |
Tabela 1: Comparação técnica e comercial lado a lado de motor vertical, motor monofásico e motor trifásico em 11 critérios principais de seleção.
Consumo de energia e custo total de propriedade: os números contam a história
As diferenças de eficiência entre os tipos de motores traduzem-se diretamente nos custos operacionais. Considere um exemplo do mundo real: um motor de bomba de 5 HP (3,73 kW) funcionando 6.000 horas por ano a uma taxa de eletricidade de US$ 0,12/kWh.
| Tipo de motor | Eficiência (%) | Potência de entrada (kW) | Umnnual Energy (kWh) | Umnnual Cost (USD) |
|---|---|---|---|---|
| Motor monofásico (CSIR) | 82% | 4.55 | 27.300 | US$ 3.276 |
| Motor Trifásico (IE2) | 90% | 4.14 | 24.840 | US$ 2.981 |
| Motor Trifásico (IE3) | 93,6% | 3.99 | 23.940 | US$ 2.873 |
Tabela 2: Comparação anual do custo de energia para um motor de bomba de 5 HP funcionando 6.000 horas/ano a US$ 0,12/kWh. O motor trifásico IE3 economiza US$ 403/ano em comparação com um motor monofásico comparável.
Ao longo de uma vida útil de 10 anos, mudando de um motor monofásico para um motor IE3 motor trifásico economiza aproximadamente $ 4.030 apenas em eletricidade — mais do que o preço de compra de muitos motores nesta faixa de tamanho. Quando dimensionado para uma instalação com 50 desses motores, a economia anual excede US$ 20.000.
Como selecionar o motor certo: uma estrutura prática de decisão
O correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Etapa 1: avaliar a fonte de alimentação disponível
Caso o local de instalação possua apenas energia monofásica (comum em residências, fazendas rurais e pequenos comércios), um motor monofásico é muitas vezes a única opção viável sem atualizações dispendiosas da infraestrutura. Se a energia trifásica estiver disponível – como normalmente acontece em fábricas, edifícios comerciais e instalações municipais – um motor trifásico deve ser a escolha padrão para qualquer carga acima de 1 HP, proporcionando melhor eficiência e menores custos a longo prazo.
Etapa 2: Determinar os requisitos de orientação do eixo
Se o equipamento acionado (bomba, ventilador, agitador) exigir um eixo vertical, um motor vertical é obrigatório. A tentativa de usar um motor horizontal padrão em uma orientação vertical anula as garantias, compromete a lubrificação dos rolamentos e reduz drasticamente a vida útil. O banho de óleo do rolamento em um motor horizontal não está calibrado para operação vertical – o óleo acumulará na parte inferior e privará o rolamento superior.
Etapa 3: Combine as características do motor com a carga
- Cargas de alto torque de partida (compressores, transportadores com cargas pesadas): Utilize um motor trifásico com características de torque Design B ou Design C, ou um CSIR motor monofásico se apenas energia monofásica estiver disponível.
- Cargas de velocidade variável (bombas, ventiladores, sopradores): A motor trifásico emparelhado com um VFD é a solução ideal. Existem VFDs monofásicos, mas são menos eficientes e menos confiáveis.
- Operação contínua 24 horas por dia, 7 dias por semana: Umlways prioritize IE3 or higher motor trifásicos ; as economias de energia justificam o preço premium dentro de 12 a 24 meses.
- Ciclos de trabalho intermitentes (pequenos eletrodomésticos, ferramentas elétricas): A motor monofásico é adequado e mais econômico.
Considerações sobre instalação e manutenção
Práticas recomendadas para instalação de motores verticais
A instalação adequada de um motor vertical é fundamental para alcançar a vida útil nominal. As principais etapas incluem:
- Verifique se a altura manométrica de descarga da bomba está classificada para o peso e carga de empuxo do motor.
- Verifique as configurações de pré-carga do rolamento axial de acordo com a folha de especificações do fabricante antes da partida.
- Use uma chave dinamométrica calibrada em todos os parafusos de montagem; assentamento irregular do flange causa vibração e desalinhamento do rolamento.
- Os rolamentos lubrificados com graxa devem ser relubrificados em intervalos de 2.000 a 4.000 horas; projetos lubrificados a óleo exigem verificações trimestrais do nível de óleo.
- Realize a análise de vibração no comissionamento para estabelecer uma linha de base – qualquer leitura acima de 0,1 pol/s (velocidade) no alojamento do rolamento merece investigação.
Dicas de manutenção de motores monofásicos
O centrifugal switch and capacitors in a motor monofásico são os principais pontos de falha. As rotinas de manutenção devem incluir:
- Inspecione anualmente os contatos da chave centrífuga quanto a desgaste e depósitos de carbono; substitua se a corrosão exceder 0,5 mm de profundidade.
- Teste os capacitores de partida e operação com um medidor de capacitância; substitua se a capacitância estiver mais de 10% abaixo do valor nominal.
- Monitore a temperatura operacional - a motor monofásico ficar quente (acima do limite de isolamento Classe B de 130°C) indica sobrecarga, ventilação insuficiente ou falha no capacitor.
Dicas de manutenção de motores trifásicos
O inherent simplicity of a motor trifásico significa que a manutenção é principalmente preventiva:
- Realizar anualmente testes de resistência de isolamento (megger); um motor saudável deve ler acima de 100 MΩ a 1.000 Vcc.
- Verifique o equilíbrio das fases nos terminais do motor – o desequilíbrio de tensão superior a 1% causa um aumento desproporcional de 6–10% no aquecimento do motor.
- Lubrifique os rolamentos de acordo com as programações do fabricante; o excesso de lubrificação é tão prejudicial quanto a falta de lubrificação.
- Monitore a corrente do motor com um alicate amperímetro em cada intervalo de manutenção; um aumento gradual da corrente muitas vezes sinaliza desgaste do rolamento ou degradação do enrolamento antes da falha completa.
Perguntas frequentes (FAQ)
Q1: Um motor vertical pode ser usado horizontalmente?
Não. motor vertical nunca deve ser operado na posição horizontal. Seu sistema de rolamentos, reservatórios de lubrificação e fluxo de ar de resfriamento são todos projetados para operação vertical. Operá-lo horizontalmente causará falha rápida do rolamento, vazamentos de óleo e superaquecimento dentro de horas ou dias de operação.
Q2: Um motor monofásico pode ser convertido para funcionar com energia trifásica?
Não diretamente. Um motor monofásico possui enrolamentos projetados para uma fase. Entretanto, um conversor de fase (rotativo ou estático) pode gerar energia trifásica a partir de uma fonte monofásica, permitindo uma motor trifásico operar onde apenas a energia monofásica está disponível — uma solução mais prática do que o inverso.
Q3: Por que os motores trifásicos duram mais do que os motores monofásicos?
Motores trifásicos não possuem capacitores, chaves de partida ou enrolamentos auxiliares – os componentes que mais comumente falham motor monofásicos . O torque suave e contínuo também reduz o estresse mecânico nos rolamentos e enrolamentos. Um bem conservado motor trifásico pode operar de forma confiável por 20 a 30 anos, contra 10 a 15 anos para uma unidade monofásica comparável em condições semelhantes.
Q4: O que significa "eixo oco" em um motor vertical?
Um hollow-shaft motor vertical possui um eixo de rotor tubular com furo central aberto que permite que o eixo da coluna da bomba passe inteiramente através do motor. O eixo da bomba é preso ao rotor do motor por meio de uma porca de cabeça ajustável na parte superior do motor, eliminando a necessidade de um acoplamento de eixo externo. Este projeto simplifica o alinhamento e reduz a altura total do conjunto bomba-motor.
Q5: Um motor monofásico é adequado para uma bomba de poço?
Para bombas a jato para poços rasos e pequenos submersíveis (abaixo de 1,5 HP), um motor monofásico é comumente usado e perfeitamente adequado. Para bombas de turbina para poços profundos que exijam mais de 5 HP — ou para qualquer bomba em ambiente comercial ou municipal — um motor vertical com um motor trifásico sistema de acionamento é fortemente recomendado para confiabilidade e eficiência energética.
Q6: Qual é o fator de serviço nas especificações do motor e ele difere entre os tipos de motor?
O fator de serviço (SF) é um multiplicador que indica quanto acima da potência nominal um motor pode operar continuamente sem danos. A maioria motor monofásicos carregam um SF de 1,25–1,35, enquanto o padrão motor trifásicos são normalmente classificados como SF 1,15. Motores verticais para serviço de bomba são geralmente especificados em SF 1,0 a 1,15, porque seus rolamentos axiais são dimensionados precisamente para a carga nominal e deixam menos margem mecânica.
Conclusão: combine o motor com a missão
Ore is no universally "best" motor — only the right motor for a specific application. A motor vertical é a única escolha correta quando é necessária uma interface de eixo vertical; nenhuma solução alternativa de engenharia torna um motor horizontal um substituto seguro. Um motor monofásico continua a ser a solução prática e económica para aplicações de baixo consumo de energia, sempre que apenas esteja disponível energia monofásica. E um motor trifásico é a escolha ideal para praticamente todas as aplicações industriais, comerciais e de serviço pesado onde a energia trifásica é acessível — oferecendo eficiência superior, longevidade, torque suave e integração perfeita do VFD.
O data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency motor trifásico é recuperado muitas vezes em economia de energia. Para instalações que procuram reduzir simultaneamente os custos operacionais e a pegada de carbono, a atualização motores monofásicos para o IE3 motor trifásicos — onde a infraestrutura de energia permite — é um dos investimentos com maior ROI disponíveis na gestão de energia industrial.
